液压系统图的识图技巧

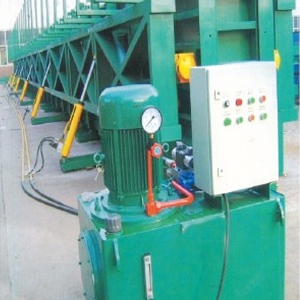

机械设备的液压系统是根据该设备的工作要求，采用各种不同功能的基本回路构成的。

液压系统图表示了系统内所有各类液压元件的连接和控制情况，以及执行元件实现各种运动的工作原理。

我们通过对典型液压系统的分析，进一步说明各种液压元件和回路的综合应用，为液压系统的调整、维护、使用打下基础。

阅读和分析一个较复杂的液压系统图，一般可按以下步骤进行。

(1)了解液压设备的功用及其对液压系统的动作要求，了解在工作循环中的各个工艺对力、速度和方向这三个参数的质与量的要求。

(2)初步浏览整个液压系统图，了解系统中包含哪些元件，并以各个执行元件为中心，分清主油路与控制回路，将系统分解为若干个子系统。

(3)先分析每一个子系统，了解其执行元件与相应的阀、泵之间的关系，弄清系统所含的基本回路。参照电磁铁动作表和执行元件的动作要求，写出每个子系统的液流路线。

(4)根据系统中对各执行元件间的互锁、同步、顺序动作或防干扰等要求，分析各子系统之间的联系以及如何实现这些要求。

(5)在全面读懂液压系统的基础上，根据系统所使用的基本回路的性能，对系统作全面分析，归纳总结整个液压系统的特点，以加深对系统的理解。
